AMD新旗艦R9 290X全面拆解 元件密布散熱霸氣
AMD在上個月發布了新的Radeon R9/R7系列“火山島”家族，包括R9 280X/270X、R7 260X/250/240，不過當時只是紙面發布，尤其是國內明天15日才會真正開始上市。當然了，大家最關心的應該還是最頂端的R9 290X/290，畢竟只有這款產品是全新的“夏威夷”核心?，F(xiàn)在同行超能網已經提前拿到了Radeon R9 290X的實物，先放圖賞就給大家解解饞，詳細的評測要過些時間才會放出。

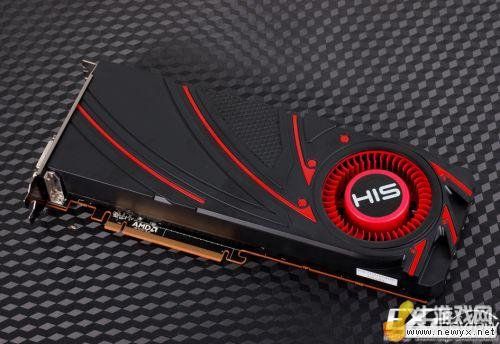

這就是AMD Radeon R9 290X的實物，顯卡的外觀設計風格與HD 7970差別挺大的。

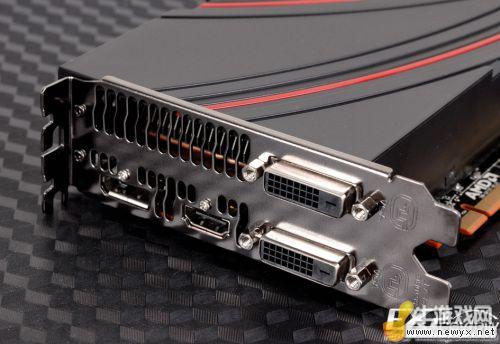

視頻輸出接口改成了標準接口，兩個DVI-D接口、HDMI和DP口各一個。

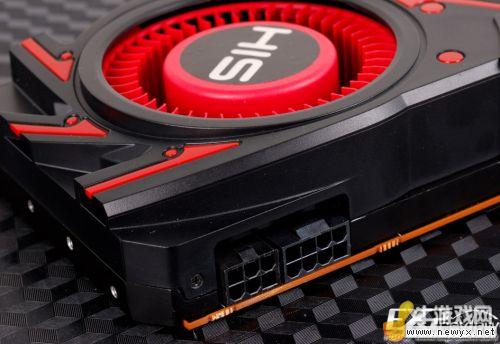

顯卡需要一個6pin和一個8pin外接供電口。

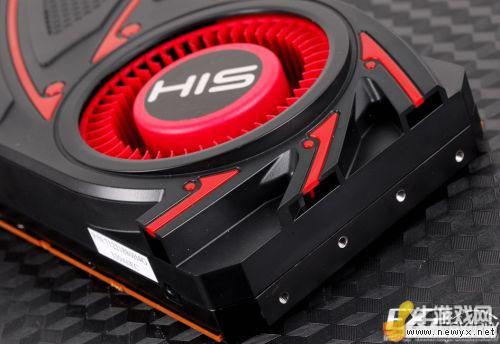

顯卡尾部的這幾個類似導風口的東西其實只是裝飾，并不與渦輪風扇相連的。

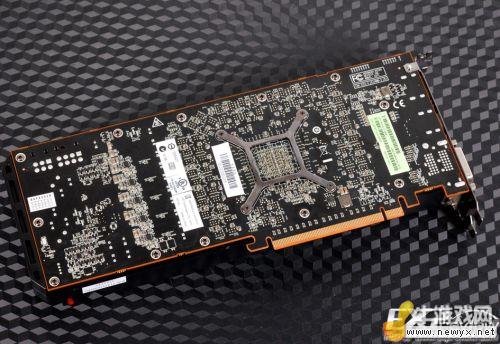

Radeon R9 290X背面，電子元件密布。

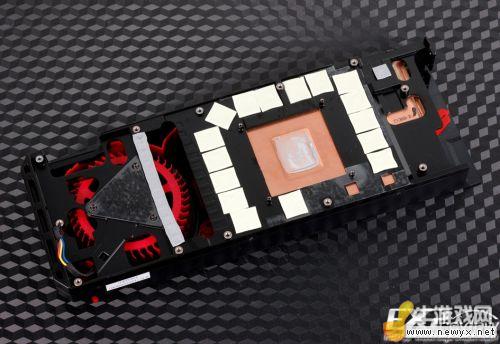

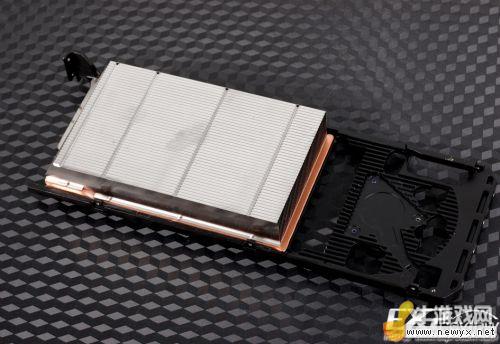

顯卡的渦輪散熱器，其實和HD 7970的差不多，散熱器本體則是采用一大塊均熱板加鋁質鰭片的設計，與GPU接觸的部分有明顯的凸起。
一體式的底板覆蓋了整塊顯卡PCB，既可以讓顯卡其他部位熱量更好的散發出去，又有加固PCB的作用。

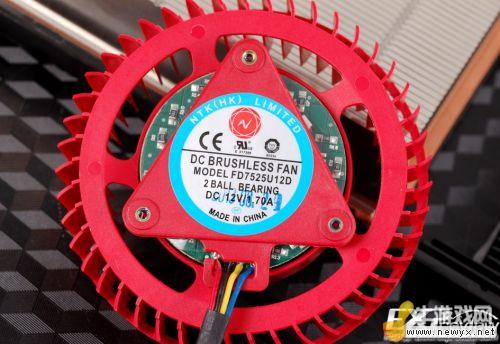

顯卡所用的渦輪風扇，12V/1.7A，采用雙滾珠軸承。

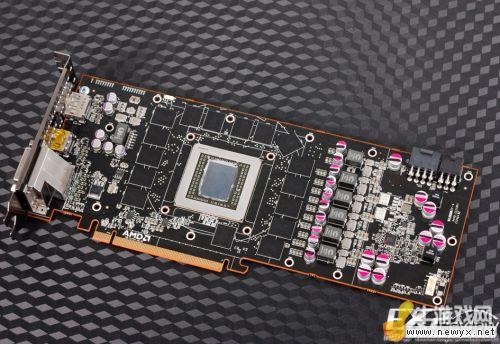

PCB正面照片，大家發現PCB其實和HD 7970非常相似，同樣采用5+1+1相供電設計，供電的布局也是一樣的，只不過顯存的數量多了不少，畢竟位寬從384bit提升至512bit。

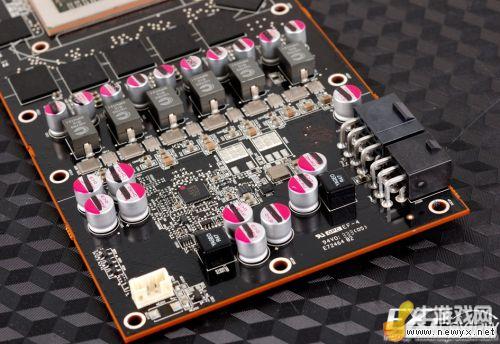

主供電部分為5+1相，5相核心，1相顯存，用料和HD 7970一樣，采用IR所產的Copper MOSFET。

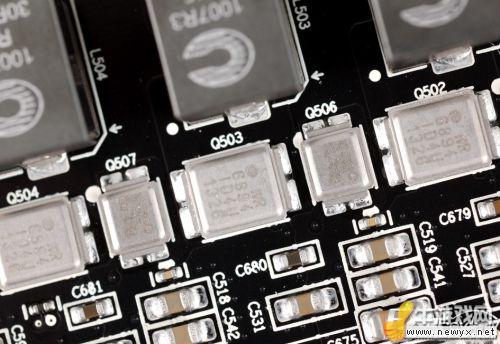

IR所產的Copper MOSFET。

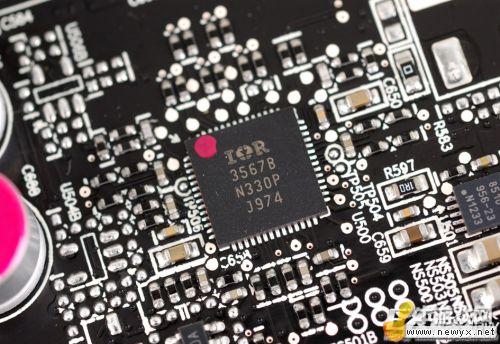

PWM芯片為IR 3567B。
Hawaii核心，外圍的金屬框設計與Tahiti區別很大，核心也要大不少。

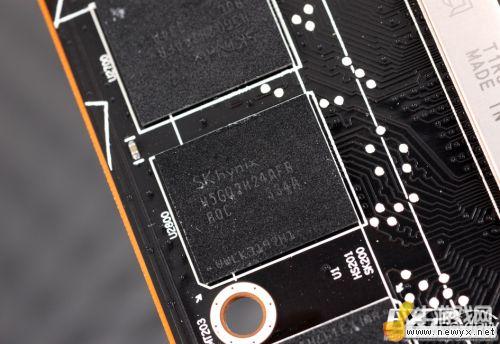

顯存采用SK海力士的GDDR5，編號為H5GQ2H24AFR-R0C，最大數據頻率可達到6GHz，每顆64MB*32bit，共16顆組成512bit/4GB的規格。
-
